艾尔文:不是所有新风都可以做地送风
01
地送风介绍

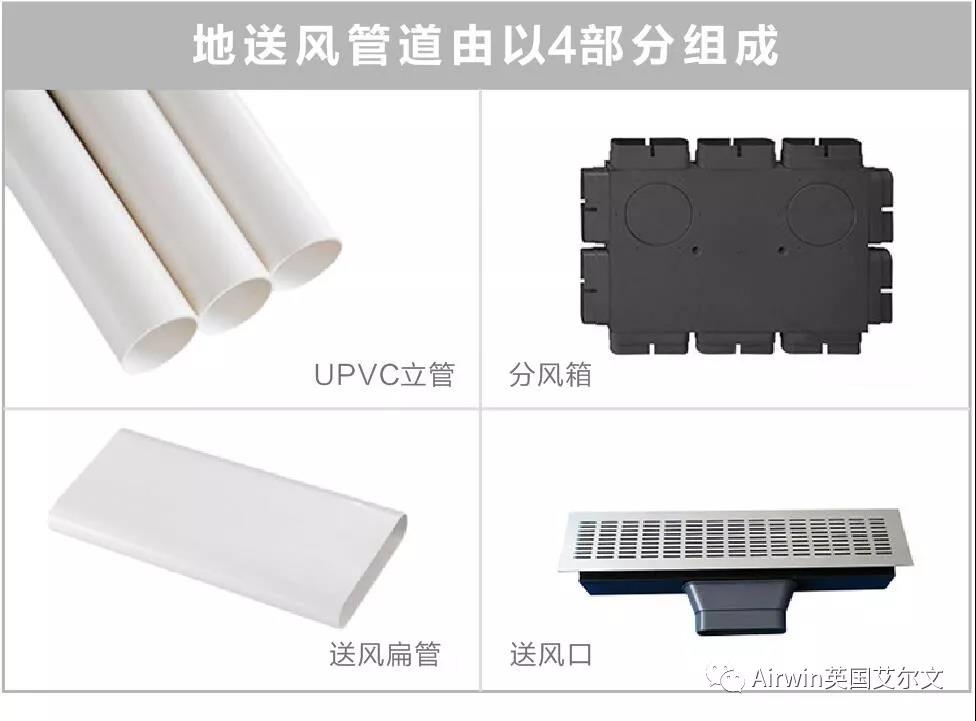

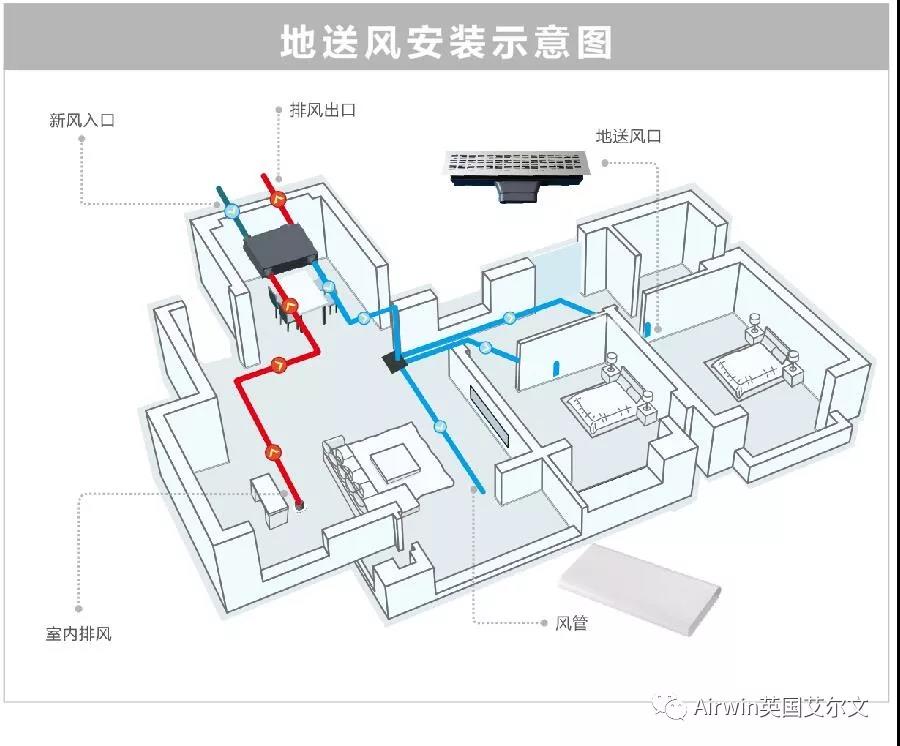

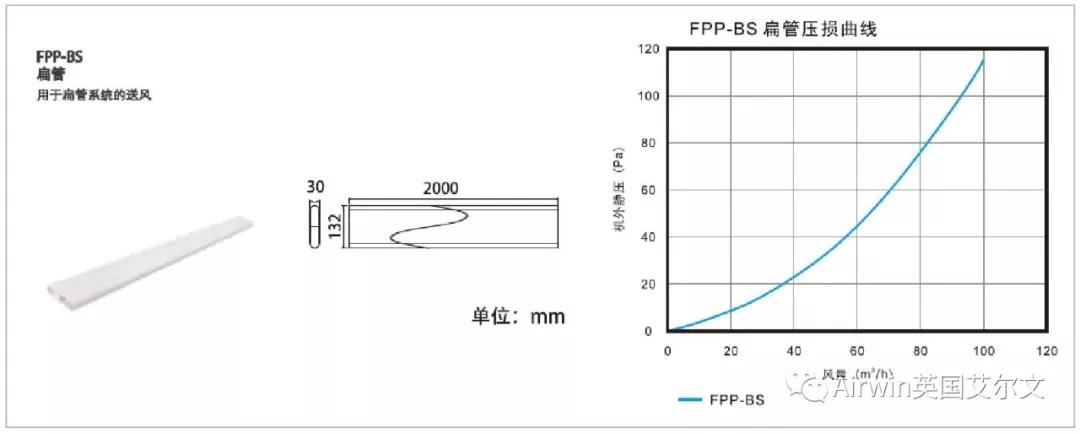

通过下图的曲线可以看到,132*30mm口径的地送风扁管压损曲线,如果要求单个风口的送风风量为50m³/h,1m扁管阻力约为8Pa左右,综合分风箱、φ110mm的立管和12米扁管,阻力都会大于150Pa(水力计算以最不利管为准)。
艾尔文机外余压150Pa,其他品牌一般为120Pa,如下图:
02
艾尔文新风风量实测
下面,我们针对艾尔文全热交换新风AWX-SR350FA,来实测一下地送风扁管对新风机组风量、静压性能的需求。
实测环境概述:
1、一套AWX-SR350FA新风机组;
2、出风φ110mm圆形UPVC送风管,4m;
3、分风箱(1分10 分风箱);
4、6路风管,长度分别为:16m、11m、10m、9m、5m以及2m,用手动风阀把每个风 口风速调节平衡。

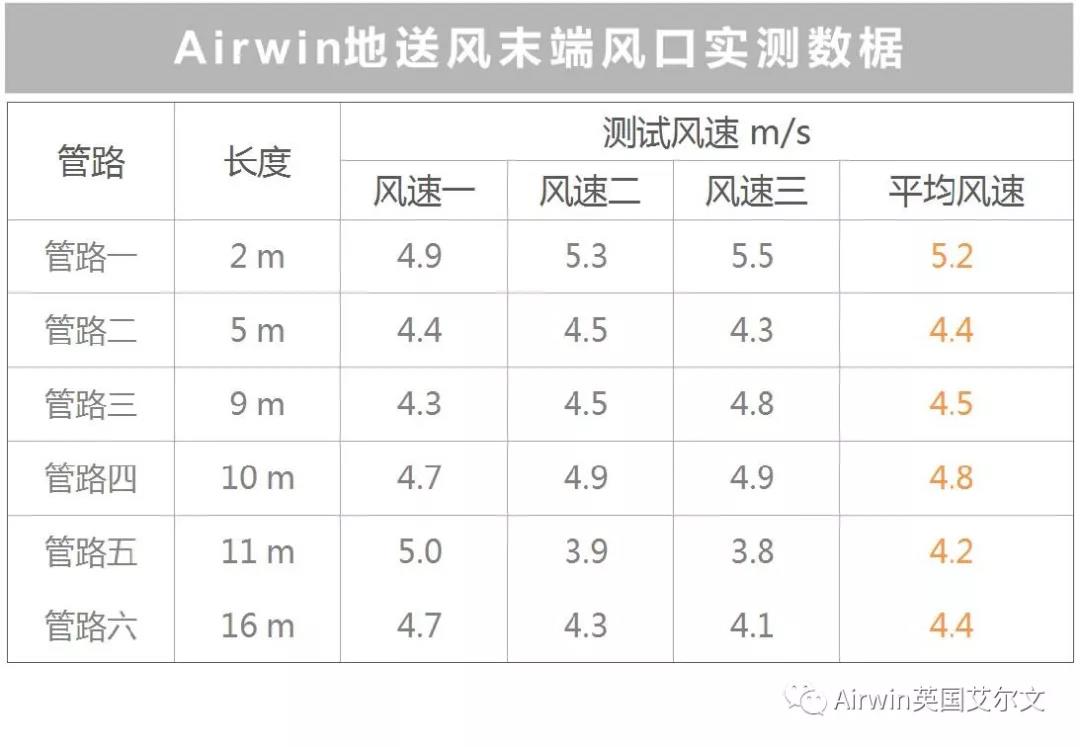

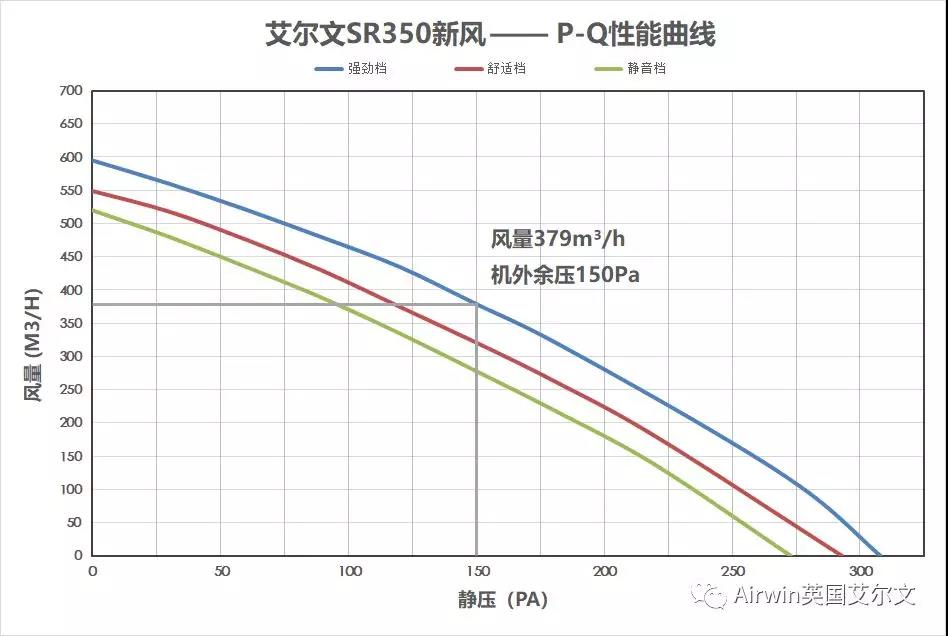

附:艾尔文AWX-SR350FA风量-静压曲线
总结:
此次测试模拟的是家装的实际安装环境,主管为φ110mmPVC圆管,最远管长为16m,最不利管路估算阻力值>150Pa,从实测结果看,实测总风量数值和P-Q曲线的数据保持一致,这说明了艾尔文AWX-SR350FA机型的机外静压达到150Pa。
